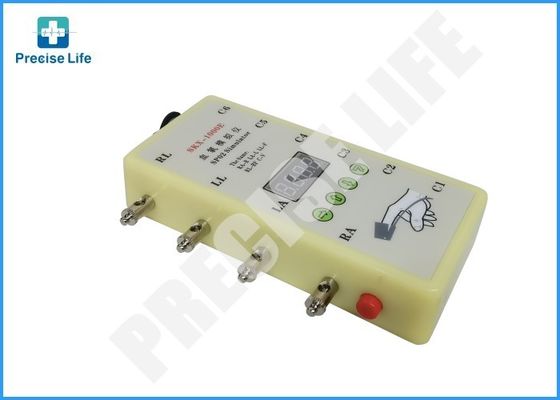

10 지도를 가진 ECG SpO2 의학 시뮬레이터, 의학 가장 장비

10 지도를 가진 ECG 시뮬레이터 기능 SpO2 시뮬레이터를 가진 SpO2 의학 시뮬레이터

SpO2 기능 소개:

ECG 기능 소개:

파형 부호 소개:

1. 산소 포화 가치는, 시뮬레이터의 SpO2 비율을 놓았습니다;
2. 맥박수 가치는, 시뮬레이터 맥박수 가치를 놓았습니다;
3. 산소 포화의 자료 곡선을 선정하십시오;
4. 정상적인 ECG 파형, 12 지도 다른 범위 및 유형 동시 파형;
5. 삼각형 파형 플러스 마이너스;
6. 검사 속도를 측정하는 네모파이라고 이용되는 네모파;
7. 사인파, 측정 진폭 빈도 특성
8. 아날로그 QRS 파형의 T 파 진폭, 심박수 가치, R 파 진폭 및 R 파 폭을 바꿀 수 있습니다;
9. 호흡 파형을 가장하십시오;
A. 신호의 진폭을 놓으십시오;

주:

1.The 시뮬레이터는 자동적으로 혈액 산소의 가치 98, 맥박수의 80를, 곡선의 혈액 산소 모수 자료 생성할 것입니다,
그리고 4 정상적인 ECG 파형으로 부호, 그리고 15bpm 호흡 파형으로 호흡 비율.
2. Spo2 감지기의 LED에 대하여 모방 손가락 부속; 그리고 SpO2 감지기 PD에 대하여 모방 손가락 부속; 그리고 확인하십시오
백색 색깔 창은의 SpO2 감지기의 PD와 일치하여 손가락 체재, 또는 그것을 모방하다 부당한 자료에 지도할 것입니다.
3. 시뮬레이터는 1mV에, 그리고 심박수 탐지 파에서 자동적으로 지도 II 진폭을, 네모파, 사인파 생성할 것입니다,
QRS 파는, 지도 II의 모든 진폭 1mV입니다.
4. 건전지가 어느 정도 가치 보다는 낮게 떨어질 경우, 디지털 표시 장치의 내용은 낮은 건전지를 나타내기 위하여 번쩍이고, 그 후에 계속합니다
단지 대략 4 시간만 일하기 위하여. 다음을 주지하십시오: 지금 이 순간에 ECG 파형 진폭은 줄일 것입니다.
5. ECG 기계에 ECG 부속 연결: RA-R (오른팔), LA-L (좌 팔), LL-F (좌 다리), RL-RF (적당한 다리), C1-C6 (가슴 지도).
6. 참을성 있는 감시자에 ECG 부속 연결: (백색) Ra 맞은 팔, (까만) LA 좌 팔, (빨간) LL 좌 다리, RL 맞은 다리 (녹색), C1-C6 가슴 지도 (갈색).
7. ECG 부 3 지도 연결: (백색) Ra 맞은 팔, (까만) LA 좌 팔, (빨간) LL 좌 다리.
8. 다른 대응 연결을 확인하십시오: L-LA, R-RA, RF (N) - RL, F-LL, C-V.

중요한 묘사:

선택 키에, 주요 결합의 세트 이외에 열쇠를, 엔터 키, 감소시키는 증가 열쇠 선행된 4개의 열쇠가 있습니다

열쇠를 선정하십시오:

이 열쇠는 당신이 바꾸고 싶은 모수를 선정하기 위하여 이용됩니다; 표시되는 무슨이 4개의 부호를 표시하는 4개의 LED 관이 대표합니다 있습니다,
제 LED 대표적인 파형 부호, LED 2-4 대표자 모수 (2개는 조금의 10개, 4개의 대표자의 백개, 3개의 대표자의 가치입니다)

증가 열쇠:

모수를 증가하기 위하여 그것을 이용하십시오

열쇠를 감소시키기:

모수를 감소시키기 위하여 그것을 이용하십시오

엔터 키를:

당신이 선정한 모수를 확인하기 위하여 그것을 이용하십시오

조합 열쇠:

추려낸 열쇠를 누르고 엔터 키를 동시에, 엔터 키, 방출을 추려낸 열쇠 풀어 놓으십시오,

엔터 키를 다시 더블클릭하십시오, 조합 열쇠는 성공적으로 선정되고, 다른 내용을 표시할 것입니다.

각 부호의 가동 방법:

1. 혈액 산소 가치:
1) 혈액 산소 가치 조정에: 80%, 85%, 90%, 98%의 구경측정 이 4개 점 가치 탐지, 60%<> , 65%, 70%, 75%의 구경측정 이 4개 점에 포용력 가치 탐지, 포용력<2> 2) 초기값: 98%; 그것은 추려내 혈액 산소 가치 놓아 증가 열쇠를 가진 이고 그리고 열쇠를 직접 감소시킬 수 있습니다.

2. 맥박수 가치:
1) 맥박수 가치 조정에: 30,60,80,100,120,160,180,240의 bpm 합계 8 검사점;
2) 포용력<> 3) 초기값은 80 bpm입니다, 추려내 맥박수 가치 놓아 증가 열쇠를 가진 이고 그리고 열쇠를 직접 감소시킬 수 있습니다.

3. 파형 자료는 선택을 구부립니다:
자료 1는 BCI 곡선, 자료 2입니다 곡선입니다.

4. 정상적인 ECG 파형:
* 범위를 놓는 심박수: 10-200bpm (초기값: 60 bpm)
* 신호 진폭은 조정 입니다
5. 삼각형 파형 플러스 마이너스
* 주파수 영역: 10-300bpm (초기값: 75 bpm)
* 진폭 범위: 0.1-4Mv (10:0.1mV, 400:4mV)
* 2개의 형태, 형태 1: 긍정적인 파형; 형태 II: 부정적인 파형; 선택하기 위하여 조합 열쇠를 이용하십시오.

6. 네모파
* 주파수 영역: 0.1Hz-10Hz (10:0.1Hz, 100:10Hz); (초기값: 1개 Hz)
* 진폭 범위: 0.1-4Mv (10:0.1mV, 400: 4mV);
7. 사인파
* 주파수 영역: 1-100Hz (초기값: 25 Hz)
* 진폭 범위: 0.1-4Mv (10:0.1mV, 400:4mV)

8. 아날로그 QRS-T 파형:
이 파형에는 4개의 동작 방식이 있습니다,
모형 1: T 파 진폭은 바뀔 수 있습니다;
모형 2: 파형 빈도를 놓으십시오;
형태 3: QRS 파형의 진폭을 놓기;
모형 4: QRS 파의 폭을 놓으십시오;

가동 형태는 조합 열쇠로 변화할 수 있습니다.
* T 파 진폭 조정 범위: 0.1mV-2mV; (초기값: 10)
* 파형 빈도 조정 범위: 20-300bpm; (초기값: 75)
* QRS 파형 진폭 범위: 0.1mV-2mV; (초기값: 1mV)
* QRS 파형 폭 범위: 10ms-150ms; (초기값: 80ms)

9. 호흡 파를 가장하십시오:

* 주파수 영역: 10-100time/min; (초기값: 15bpm)
* 주: 호흡 지도는 RA-LL입니다, 기준선 임피던스는 참을성 있는 감시자 호흡 지도가 다른 지도인 1k.If이거나, 감시자의 모수를 놓거나 지도를 연결합니다 방법을 바꿉니다.

A. Signal 진폭 조정:
* 진폭 범위: 0.1mV-4mV (10:0.1mV, 400:4mV); (초기값: 100)
* 주: 이 진폭 조정은 5,6,7의 파형 진폭에 영향을 미칠 것입니다.
